摘 要：胺液脫硫系統是煉油企業重要的脫硫裝置，其工藝定位可概括為“上游工藝保平穩、系統自身降能耗、下游工藝保達標”，對保障全廠安全生產與節能降耗具有重要意義。由于其連續吸收—再生的運行特點，長周期運行過程中易出現再生能耗高、脫硫不達標、發泡沖塔、設備腐蝕及堵塞等共性問題。該文從系統優化、設備強化、脫硫劑性能提升以及先進節能技術等方面，為上述問題提供了綜合解決方案。
關鍵詞：胺液脫硫 節能優化 系統發泡 設備腐蝕 脫硫劑 熱泵技術 能量梯級利用 塔盤
胺液脫硫系統是煉油企業與天然氣行業重要的含酸性氣體脫硫裝置，通常由脫硫單元、再生單元及配套換熱、過濾與閃蒸等設備組成，其工藝采用低溫吸收—高溫再生流程。隨著原油重質化加劇、成品油質量標準與環保要求升級，煉油企業脫硫負荷增加，胺液脫硫系統已成為僅次于原油加工及循環水的第三大物流系統[1-2]。其運行狀況直接影響凈化氣質量，也是耗能大戶，其能耗約占全廠總能耗8%。因此，提升胺液脫硫系統能效水平，對保障安全生產與降低全廠能耗具有重要的現實意義。
1 胺液脫硫系統運行特點
1.1 工藝特點
煉化企業胺液脫硫系統的脫硫塔多隨主生產裝置配套設計建設，而再生塔多集中于硫磺回收裝置。系統普遍采用“單獨脫硫+集中再生”流程，即一座再生塔對應若干座脫硫塔，吸收酸性氣的富胺液集中再生，再生后貧胺液輸送至各吸收塔循環使用。根據脫硫塔及再生塔分布情況可分為單獨溶劑再生、集中溶劑再生及混合溶劑再生；根據待處理脫硫原料氣組成特點及脫硫指標要求，一般可分為臨氫溶劑再生、非臨氫溶劑再生、硫磺單獨溶劑再生。部分企業可能單獨設置火炬、焦化等裝置的配套溶劑再生單元。
胺液脫硫系統典型工藝流程如圖1 所示，富含酸性氣的原料氣（煉油過程的含硫干氣、液化氣、循環氫、低分氣、硫磺尾氣等）在低溫條件自脫硫塔底部進入脫硫塔，與自上而下分布的貧胺液逆流接觸。脫除H2S并達標后的氣體送至后續處理工藝，吸收H2S 后的富胺液則送至再生塔，在高溫下實現酸性氣的解吸。再生塔塔頂采出的酸性氣送往后續處理單元，大型煉廠通常為進入硫磺回收裝置，小型煉廠則可能用于制備NaHS 或H2SO4等。再生后的貧胺液經冷卻后返至脫硫塔循環使用。

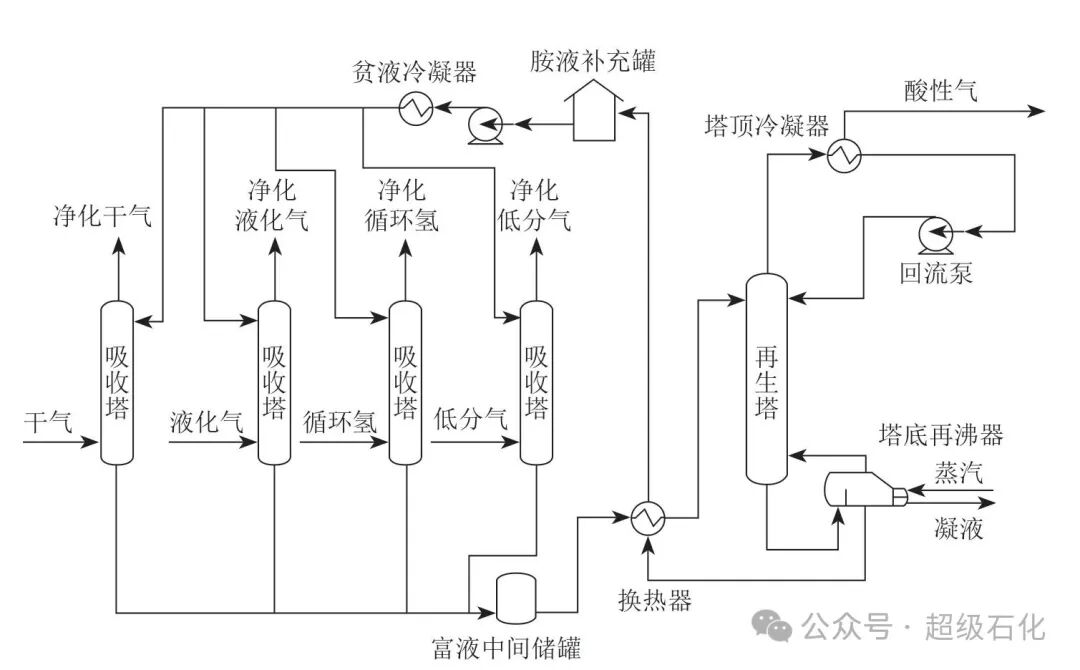

圖1 胺液脫硫系統工藝流程示意
1.2 脫硫劑
脫硫劑是胺液脫硫系統技術升級的核心，較常見的主脫硫劑包括一乙醇胺（MEA）、二乙醇胺（DEA）、三乙醇胺（TEA）、二甘醇胺（DGA）、N-甲基二乙醇胺（MDEA）及位阻胺等，同時復配一定的添加劑及助劑等。
按照主脫硫劑開發及應用的時間節點，可分為四個階段：第一階段脫硫劑主要為TEA、MEA 與DEA 等，該類脫硫劑同時吸收H2S 與CO2，穩定性差且再生能耗高，目前已較少應用于脫硫場合，其中MEA主要轉向CO2捕集等脫碳領域；第二階段主要為MDEA，由于其具有較好的CO2選擇吸收性、熱穩定性，且酸性負載高、腐蝕性小，目前已廣泛應用于煉油企業胺液脫硫領域；第三階段為功能性脫硫劑，主要針對催化干氣、硫磺尾氣、天然氣等含有機硫、CO2的氣源脫硫需求，具體包括位阻胺類、物理—化學復合溶劑等，部分應用于特定胺液脫硫系統；第四階段目前尚未實現工業應用，主要包括離子液體脫硫、相變脫硫等，其中離子液體脫硫具有蒸汽壓低、熱穩定性好、不易揮發等優點，但仍需解決黏度高、價格昂貴等問題。
1.3 設備
脫硫塔及再生塔是胺液脫硫系統的關鍵設備。除液化氣脫硫采用填料塔外，系統普遍采用浮閥類塔盤。該類塔盤可通過調整堰高來調節持液量與持液時間，具有操作彈性大、霧沫夾帶少、制造成本低等優點[3]。浮閥塔盤上的氣液傳質過程主要為胺液以連續相、待脫硫原料氣以分散相，形成氣液鼓泡接觸。塔盤類型包括條形、船型及導向梯形等。
貧富液換熱器、空冷器等換熱設備性能對系統能耗有較大影響。尤其是貧富液換熱器，隨運行周期延長效率明顯降低，導致再生系統能耗升高。常規工況下，貧液經貧富液換熱器后進入再生塔溫度應在90 ℃以上，較優區間為95～100 ℃。各企業再生塔進塔溫度存在差異，具體如圖2所示。

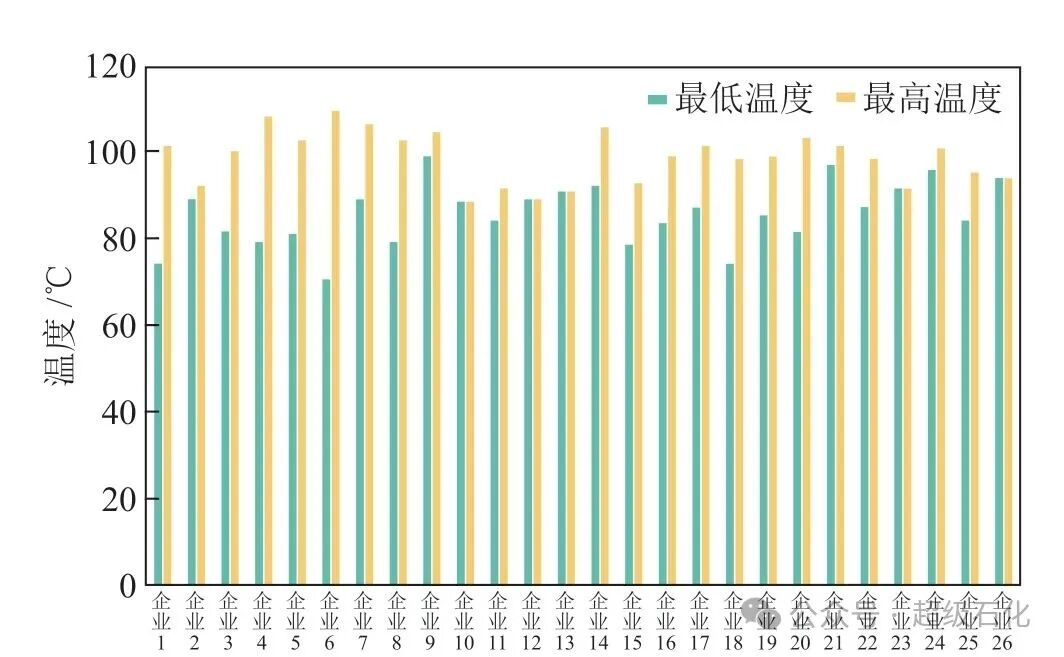

圖2 各企業再生塔進塔溫度
2 共性問題分析
2.1 脫硫效果不達標
胺液脫硫效果受胺液品質、胺液濃度、原料氣負荷、設備效率及系統運行平穩性等多種因素影響。不同類型的胺液系統需解決的脫硫需求存在顯著差異。如臨氫溶劑再生中，待脫硫的原料氣主要為循環氫、低分氣等，其特點為氣量大、壓力高、H2S 含量高，脫后H2S 控制指標較為嚴格，其待脫硫組分主要為H2S，其它酸性氣體組分較少。非臨氫溶劑再生系統相對復雜，原料氣來源廣泛，包括催化裂化及焦化裝置干氣與液化氣、火炬氣、解析氣等。其中，催化干氣受工藝操作影響，H2S與CO2含量基本相當，普遍在2 vol%～3 vol%；焦化干氣可能夾帶焦粉而致胺液污染；火炬氣量波動大、氣體組成復雜，容易引起胺液降解變質。因此，針對非臨氫溶劑再生系統的脫硫不達標問題，需結合原料氣性質具體分析。
2.2 胺液品質下降
胺液發泡是各類胺液系統的常見問題，常見于干氣脫硫塔、循環氫脫硫塔及再生塔等。其運行表征包括霧沫夾帶增多、凈化氣帶液至下游氣液分離罐、胺液損耗加劇等，嚴重時可導致脫硫塔或再生塔壓力快速上升、壓力表示值失準。
胺液發泡與其表面張力及黏度等物理性質密切相關。當溶液表面張力降低、黏度增大時，更易形成穩定泡沫[4]。此外，單一金屬離子、熱穩鹽陰離子、固體顆粒及烴類等雜質對新鮮胺液的發泡高度與消泡時間影響有限，但對運行中胺液的發泡性能卻有顯著促進作用，以表面活性劑、輕烴及固體雜質的影響尤為突出。胺液發泡成因復雜，尚無普適性解決方案，工程上通常采取添加消泡劑、實施胺液凈化等措施抑制其發泡趨勢。
2.3 設備腐蝕
胺液脫硫系統設備腐蝕多發于貧富液換熱器、空冷器、水冷器等溫度與相態變化的部位。嚴重腐蝕可導致?lián)Q熱器管束穿孔，引發非計劃停車，且會導致胺液中陽離子濃度升高、加速胺液降解，F(xiàn)eS等腐蝕產物增多，進而加劇發泡及設備堵塞風險。腐蝕形態主要包括均勻腐蝕、坑蝕、沖刷腐蝕、氫鼓包及應力腐蝕，其腐蝕過程受多種因素影響，如胺液中的H2S、水、MDEA、熱穩態鹽、有機降解物等[5]。此外，胺液流速、設備材質、管線布局與設備結構均會影響系統腐蝕行為。針對胺液腐蝕問題，較為有效的工程解決手段包括將設備材質升級為300 系列奧氏體不銹鋼、控制液體流速、焊后應力消除處理、限制富液中H2S負載等。腐蝕嚴重時，可根據腐蝕類型添加適量緩蝕劑。同時可通過定點測厚、腐蝕掛片探針、日常分析胺液中鐵離子含量等手段監測系統腐蝕情況。
2.4 品質下降
胺液在連續循環再生使用過程中長周期運行，極易出現品質下降問題，一類來源于外界夾帶，包括待脫硫原料氣、補充水中的雜質及系統腐蝕產物等；另一類源于胺液因熱降解、氧化降解及化學降解生成的熱穩定鹽和有機雜質，具體雜質類型如表1所示。

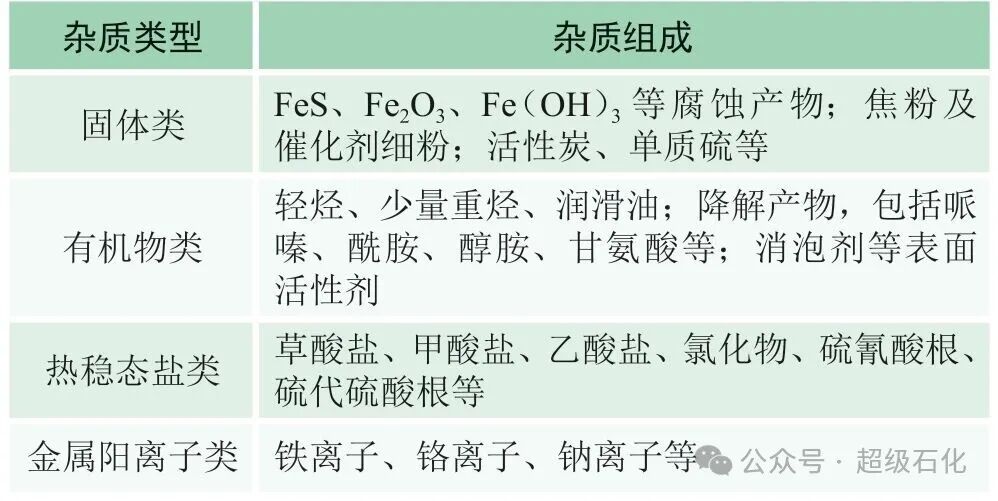

表1 胺液脫硫系統主要雜質類型
胺液系統中的雜質類型可分為固體類、有機物類、熱穩態鹽類、金屬陽離子類。其中，固體類雜質主要來源于腐蝕產物、焦化干氣夾帶的焦粉、渣油加氫工藝夾帶的雜質、三級過濾器沖刷的活性炭粉末等。有機物類雜質來源較為復雜，一是胺液自身降解生成的有機類降解產物，會影響溶液脫硫性能；二是原料氣夾帶的輕烴、重?zé)N類物質；三是部分企業采用柴油、海水等作為換熱介質時，因換熱器管束腐蝕泄露而引入的有機污染物；四是系統主動添加的消泡劑、緩蝕劑等，尤其是消泡劑的使用應嚴格控制用量，并在投加前進行篩選評估。熱穩態鹽類陰離子的生成來自MDEA 降解生成的乙酸根、甲酸根、硫代硫酸根、草酸根等，以及外部引入的雜質離子，包括磷酸根、氟離子、氯離子等。金屬陽離子的來源包括腐蝕產生的鐵離子、鉻離子，胺液凈化引入的鈉離子等。
隨著胺液中固體懸浮物、油類及熱穩定鹽類不斷積累，其品質將顯著惡化，導致塔盤及換熱器堵塞、液位計指示失穩、胺液發泡加劇等問題，影響H2S脫除效率及運行穩定性。
3 節能優化運行建議
3.1 系統優化
胺液脫硫系統優化主要包括工藝操作參數調整、系統整合及再生富胺液梯級利用等。技術人員可借助專業的流程模擬軟件，建立胺液脫硫—再生模型，對操作參數進行模擬優化，并結合裝置實際情況調整。也可委托專業機構對系統潛在的發泡、腐蝕等風險進行評估預測，確保優化方案的可靠性。
系統可調整的工藝操作參數主要包括貧液流量、貧液H2S 負載、胺液濃度及富液進塔溫度等，優化過程需以滿足凈化氣H2S 含量、脫硫塔及再生塔的水力學負荷為約束條件。在確保塔器水力學平衡的前提下，建議根據系統類型制定差異化優化方案。對于非臨氫溶劑再生系統，其凈化氣H2S 指標要求相對嚴格，當H2S 含量≤5mg/m3或未檢出時，可考慮降低胺液循環量；當H2S 含量相對較高時，則應在嚴格控制凈化氣指標的前提下，采取適度放寬貧液質量要求、優化操作溫度、提高胺液濃度等措施。對于臨氫再生系統，其凈化氣H2S 指標容限相對寬松，可優先開展胺液降量調節，過程中需關注增壓泵等設備的調節范圍。
胺液脫硫系統整合通常可于企業大修或擴能改造等期間實施，盡可能實現富氨液集中再生處理，可按原料氣來源將再生系統分為臨氫、非臨氫及硫磺專用等類別。富胺液梯級利用則著眼于解決“富液不富”的問題，建議在同一套溶劑再生系統內實施，保證胺液品質均一。通常將H2S負載約為3g/L的干氣脫硫富胺液，用作循環氫脫硫的貧液或半貧液，此類優化思路更適用于混合溶劑再生系統。
3.2 設備強化
胺液系統關鍵設備的強化包括更換高效塔內件、采用強化傳質設備及優化換熱器等。采用抗堵抑泡塔盤替代原有塔內件，可有效減緩發泡趨勢并減少霧沫夾帶。
中國石化大連石油化工研究院開發的SDMP系列塔盤采用立體噴射態塔盤結構取代傳統的鼓泡傳質過程，實現氣相為連續相、液相為分散相。高速上升的氣體將塔板上的薄液層提升為環狀液膜，經罩體側面篩孔噴射切割后實現氣液分離。該系列塔盤適用于加氫裝置脫硫塔、再生塔及污水汽提等場景。在某油田天然氣脫硫系統的應用表明，外輸氣H2S 含量由10mg/kg 降至2 mg/kg，脫硫塔壓降由0.02 MPa降至0.01MPa，胺液循環量由21t/h降至17 t/h，系統能耗降低約20%[6]。
另一類典型的強化傳質設備為旋轉床反應器，適用于干氣脫硫等需提高選擇吸收性能的場合。通過離心力強化氣液傳質與混合，將反應接觸時間大幅降至0.06～0.6s，進而減少胺液與CO2的反應時間，降低CO2共吸率。某煉廠干氣旋轉床的中試結果表明，通過優化轉速與吸收溫度等條件，H2S含量自3.1%降至0.01%，H2S選擇性自50%提高至90%以上[7]。
3.3 脫硫劑性能提升
根據不同胺液系統的脫硫需求，可選用相應的功能性脫硫溶劑。針對催化干氣等高CO2/H2S 比的氣源，可選擇位阻胺型脫硫溶劑。該類溶劑一般通過引入空間位阻基團，降低與CO2的反應速率，抑制胺基甲酸鹽的生成，使其與H2S、CO2的反應速率相差一個數量級以上，從而利用反應動力學差異，提高對H2S 的選擇性。向系統中添加相當于胺液藏量10%的空間位阻胺脫硫劑后，可在確保凈化干氣H2S達標的同時，使CO2共吸率降低10%～20%。滿足選擇性脫硫需求的溶劑性能要求如表2所示。

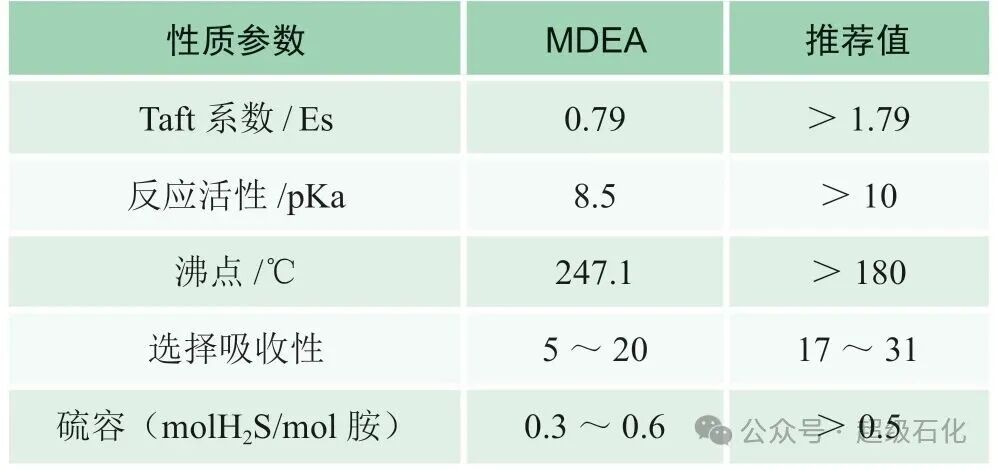

表2 選擇性脫硫劑性能要求
針對天然氣等含有機硫的脫硫場合，可選用脫總硫型溶劑，并根據有機硫種類調配脫硫劑配方。有機硫中COS 含量較高時，可適當引入伯胺、仲胺或環狀叔胺等組分以提高其水解速率；若以甲硫醇為主要脫除目標，則需篩選對硫醇具高溶解度溶劑，如嗎啉、碳酸丙烯酯、環丁砜、甲基吡咯烷酮及聚乙二醇二甲醚等，以提升對硫醇的吸收效果[8]。
3.4 熱泵技術
胺液再生塔主要采用低壓蒸汽再生，塔頂溫度約105 ℃、塔底溫度約115～120 ℃。塔頂氣大部分為水蒸氣，焓值較高，具備較好的熱泵技術實施條件。考慮胺液運行性質要求，可采用閉式熱泵系統：換熱工質與塔頂氣換熱氣化后，經壓縮機增壓升溫及升壓，將熱量傳遞至塔底富胺液，從而實現塔頂余熱回收利用，達到降低再生蒸汽消耗與塔頂空冷器負荷的節能目標。
目前，熱泵技術在降低碳捕集能耗領域的研究相對較多，在胺液脫硫領域也已實現工業應用，如某企業硫磺裝置溶劑再生塔原使用14 t/h低壓蒸汽，擬采用合同能源管理形式建設一套規模產汽8 t/h的熱泵系統。
4 結論
胺液脫硫是目前最為成熟且應用廣泛的大氣量氣體脫硫技術。然而，系統在長周期運行中仍存在再生能耗高、脫硫不達標、發泡沖塔、設備腐蝕堵塞及胺液品質惡化等問題。通過系統性開展操作優化、能量梯級利用，并集成熱泵技術，可有效降低系統運行能耗。根據原料氣組成特性，優選位阻胺、脫總硫等功能性脫硫溶劑，實現降低CO2共吸率、提高COS 及甲硫醇等有機硫的脫除能力。同時，采用立體噴射態塔盤等高效內件可強化氣液傳質效果、提高脫硫及再生效率，減緩系統發泡趨勢。
胺液系統節能工作應緊密圍繞其“上游保平穩、系統降能耗、下游保達標”的工藝定位展開。通過定制化的成套技術方案解決系統運行瓶頸，在保障其“安、穩、長、滿、優”生產運行的同時，進一步降低系統再生能耗，提升整體技術經濟性。
作者：李明一中石化(大連)石油化工研究院有限公司
來源：超級石化
