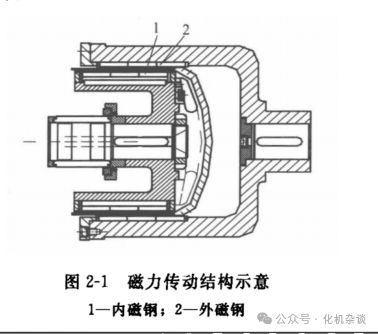

磁力驅動離心泵的磁力傳動是在普通離心泵基礎上的應用，與一切磁傳動原理一樣，是利用磁體能吸引鐵磁物質以及磁體或磁場之間有磁力作用的特性〔而非快磁物質不影響或很少影響磁力的大小),無接觸地透過非磁導體(隔離套)進行動力傳輸，這種傳動裝置稱為磁性聯軸器。如圖2-1所示，電動機通過聯軸器和外磁鋼連在一起，葉輪和內磁鋼連在一起。在外磁鋼和內磁鋼之間設有全密封的隔離套，將內、外磁鋼完全隔開，使內磁鋼處于介質之中，電動機的轉軸通過磁鋼間磁極的吸力直接帶動葉輪同步轉動，達到輸送介質的目的。
1. 磁力驅動離心泵的設計原理
磁力驅動離心泵是在離心泵的基礎上，采用磁力耦合實現力矩的無接觸傳遞，是無軸封、全密封、無泄漏、耐腐蝕、無污染的新型環保型離心式泵。
(1)磁力驅動離心泵是一種不存在動密封的無泄漏流體輸送機械。主要針對葉片泵中的離心泵進行設計，通常由泵體、隔離套及連接部件組成能夠承受壓力的密閉的密封腔體。在密封腔體的外部有一個旋轉的永磁場，并通過磁場的作用，帶動密封腔體內部的磁性轉子部件同步旋轉，面密封腔體內部的轉子部件帶動葉輪實現對流體的做功。由于由定子部件組成的密閉的密封腔體不存在動密封，并且?guī)?dòng)葉輪做功的旋轉軸不穿出密閉的密封腔體。從而保證了磁力泵的零泄滯、無污染。
(2)磁力驅動離心泵結構設計通常由電動機、磁力鶼合器和離心泵組成，其主要特點是利用磁力耦合器傳遞動力，當電動機帶動磁力耦合器外磁轉子旋轉時，磁力線穿過間隙和隔離套，作用于內磁轉子上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩，在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封，因而流體完全在密封腔內，沒有外泄的縫隙，因此，完成了封閉的全過程，達到了無泄漏的技術要求，
(3)磁力驅動離心泵運用先進的技術設計，在水力上遵循了原離心泵的優點及特性。它取消了傳統的機械密封裝置，將電動機與泵的鋼性連接改為無接觸的柔性連接，從根本上清除了軸封泄漏。
2.磁力驅動離心泵的工作原理
驅動機帶動泵外磁轉子通過磁場作用與內磁轉子連接并帶動葉輪轉動，當泵內充滿液體時，葉輪在驅動機的帶動下高速轉，在旋轉過程中一面不斷吸人介質(液體),一面又不斷將吸人的介質(液體)排除，葉片驅使液體旋轉，如此連續做功，液體在壓力能與速度能的作用下，產生離心力。在離心力的作用下，液體沿葉片流道從中心向四周甩出，經過泵體(泵殼)送入排出管道，被輸送到工作地點。
