齒輪泵的檢修主要圍繞磨損后的尺寸恢復和密封性修復展開，核心部件包括泵殼、齒輪、軸與襯套、泵蓋，以及限壓閥等。以下是根據行業通用檢修方法整理的部件知識與修復要點。
關鍵部件檢修要點

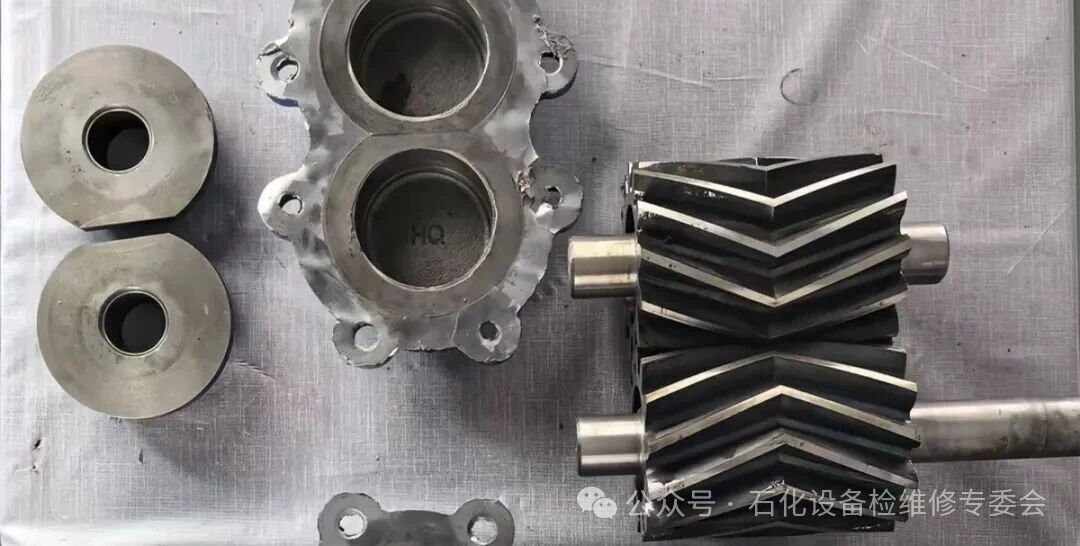

1. 齒輪
典型磨損：齒厚部位單側磨損（因齒輪單向旋轉）；端面磨損導致軸向間隙增大。
檢修方法：
翻轉使用：對于齒厚單側磨損，可將齒輪翻轉180°安裝，利用未磨損的另一側工作。
端面磨削：端面磨損后，可在磨床上磨平，并同時研磨泵蓋結合面以控制軸向間隙。注意一對齒輪的厚度差需控制在0.005mm以內。
2. 軸與襯套
典型磨損：主動軸與襯套間隙因磨損增大，導致內泄漏增加、泵油量下降；從動軸孔磨損。
檢修方法：
輕微磨損：直接更換標準尺寸的新襯套即可。
嚴重磨損：除了更換襯套，軸頸需用鍍鉻或振動堆焊加粗，再磨削至標準尺寸，以恢復配合間隙。
軸孔修復：鉸削消除磨損痕跡，然后配用加大尺寸的襯套或從動軸。
3. 泵殼
典型磨損：內腔磨損導致齒輪與泵殼徑向間隙增大；殼體可能出現裂紋。
檢修方法：
內腔修復：一般采用內腔鑲套法——將內腔搪大后壓入鑄鐵或鋼襯套，再加工至要求尺寸。
裂紋修補：可用鑄508鎳銅焊條焊補，修復后泵蓋結合面平面度誤差應不大于0.05mm。
結構補償：部分泵殼可將殼體繞中心旋轉180°安裝，使吸油腔變?yōu)閴河颓唬梦茨p側。
4. 泵蓋與密封
典型磨損：工作平面磨損導致端面間隙增大；軸封處密封不嚴易吸入空氣。
檢修方法：
平面修復：磨損輕微時，在平板上用氣門砂按"8"字軌跡研磨；磨損超過0.1mm則需先車削再研磨，平面度要求通常不超過5μm。
軸封檢修：骨架油封損壞、裝反或彈簧脫落是常見故障點，一般直接更換新油封。
5. 限壓閥（安全閥）
典型磨損：閥座磨損導致密封不嚴，影響系統壓力穩定和過載保護功能。
檢修方法：
球形閥：將鋼球放在閥座上輕敲，使其與閥座重新密合；磨損嚴重時可先鉸削再敲擊。
柱塞式閥：用少許氣門砂對閥座進行研磨，直至密合。
常見故障與排查思路
除了部件修復，齒輪泵的常見故障往往與密封、油液或裝配有關，排查時可參考以下幾點：
噪聲嚴重或壓力波動：最常見原因是吸入空氣。需檢查油位是否過低、吸油管是否漏氣、泵蓋結合面是否平整、油封是否損壞。此外，泵與電機聯軸器同軸度偏差過大也會產生振動和噪聲。
輸出流量不足或壓力上不去：通常由內部泄漏過大引起，即軸向或徑向間隙因磨損增大。此外，過濾器堵塞或油液粘度不當也會導致吸油不暢。
檢修注意事項
拆卸前記錄：注意觀察并記錄各部件的裝配位置和方向，特別是齒輪的嚙合面。
清潔至關重要：檢修過程中必須嚴格防止污物、鐵屑進入泵內，組裝前所有零件都應徹底清洗。
關鍵尺寸復檢：修復后的配合間隙（軸與襯套、齒輪端面與泵蓋）應嚴格控制在廠家規定的范圍內，以確保泵的性能。
