什么是泵的最小流量線

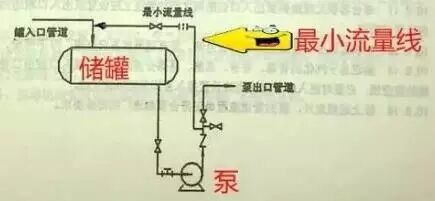

為了保證泵安全起動和正常運轉，要求泵有最小排出流量，這就是離心泵的最小流量。泵的工作流量低于額定流量30％時，應設置泵在最低流量下正常運轉的最小流量線（即在離心泵出口管道上加一條返回線），稱為最小流量線。
說著啰嗦，看圖明了：

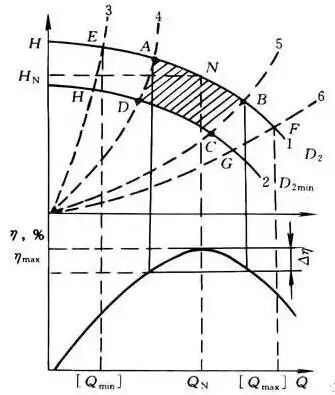

曲線3表示最小連續流量Qmin的相似拋物線；
曲線4表示最優區域的小流量Qmin的相似拋物線。
每種型號的離心泵都有最小流量，低于這個流量離心泵就會發生汽蝕（還有一個最大允許工作流量，這兩個流量之間就是這個離心泵的允許工作區）。
1當流量低于泵最小流量時，振速會增大，為了防止泵發生氣蝕，打開最小回流線進行調節，使泵維持在穩定運行狀態（作用跟壓縮機的防踹振線有點像）
2高壓離心泵起泵時，為了防止泵憋壓損壞，在起泵前打開最小回流線。
3有些離心泵不能停泵，例如鍋爐給水泵。鍋爐通常由多臺泵供水，根據需求量不一樣（類如冬天上半夜多白天少，下半夜偷懶）需要采用其中幾臺泵供水，有了這個最小流量管線，需要關閉的泵可以在最小流量處循環（消耗功率最小）但是不需要停泵-灌泵-開泵反復操作。
泵的最小流量保護
對泵的最小流量保護一般有三種方式。分別是：設計連續循環系統 、設計控制循環系統 或 設計泵保護閥系統。
1設計連續循環系統
優點：投資較小；當工藝上出現小流量工況時，限流孔板旁路先自動將其消除。
缺點：不論工藝上需要多少流量，旁路線始終都有流量通過。選泵時應把旁路流量附加到操作流量上，否則易造成泵出力不夠的情況；操作費用較高；當泵的揚程很高，液體又處于飽和溫度下時，限流板孔后可能發生氣化。

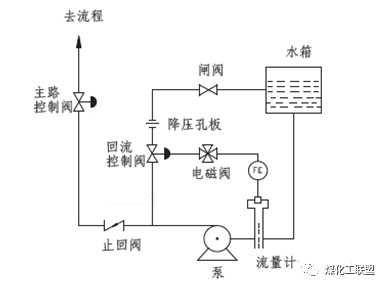

2設計控制循環系統
優點：選泵可不考慮旁路流量附加值；選旁路只有在小流量工況時才自動打開，平時關閉以節省能量。
缺點：增加一套自控回路造價太高。

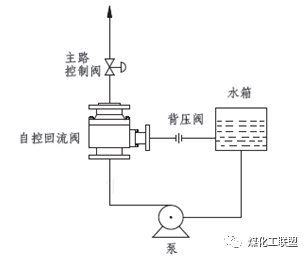

3設計自循環控制閥保護系統
優點： ①自循環控制閥自動識別流量變化，自動開啟主路和旁路回路，完全自動控制；②無需其他外接設備或元件控制；③節省成本。
最小流量閥，也稱自動再循環閥，是一種安裝在給水泵出口的泵保護閥，用于防止給水泵在低于負荷運行時，由于過熱、嚴重噪聲、不穩定和氣蝕而引起的損壞。只要給水泵的流量低于一定數值，閥的旁路回流口就會自動地打開，以此來保證液給水泵所必需的最小流量。
一、工作原理
最小流量閥是連接在泵的出口位置，和止回閥一樣，靠介質的推力打開閥瓣，在主通道壓力不變的情況下，主通道的流量不同，閥瓣的開度不同，主閥瓣將確定在某一個位置上，主路的閥瓣通過一個杠桿，將主閥瓣的動作傳遞給旁路，來實現旁路的開關狀態。
二、工作過程
當主閥瓣打開時，閥瓣帶動杠桿動作，杠桿力使旁路關閉。當主通道的流量減小，打不開主閥瓣時，主閥瓣會回到密封位置，使主通道關閉，閥瓣再一次帶動杠桿動作，旁路打開，水從旁路流向除氧器，在壓力的作用下，水流到泵的進口，進行再循環動作，從而起到保護泵的作用，見下圖。

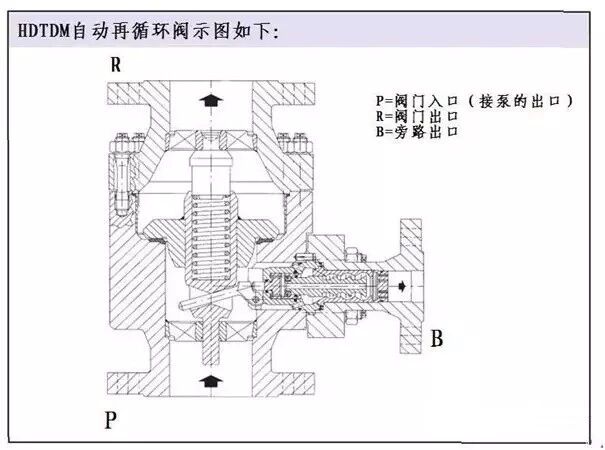

圖1：主閥關閉，旁路打開狀態
圖2：主閥打開，旁路關閉狀態
三、優點
最小流量閥（也稱自動控制閥、自動再循環閥、自動回流閥），是多種功能集于一體的閥門。具有以下顯著優勢 ：
1、 最小流量閥為自力式控制閥，杠桿的作用，會自動根據流量調整旁路開度（系統的流量調節），完全機械結構， 依靠流量控制閥門，不需要額外的能源。
2、 旁路流量可調節控制，閥門整體運行具有高經濟性。
3、 主通道和旁路均帶有止回閥的作用。
4、 三通T型結構，適宜于再循環管線。
5、 旁路不需要連續的流量，減少耗能。
6、 多功能集于一體，減少設計工作量。
7、 在前期產品采購、安裝調式、以及后期的維護方面，具有顯著的成本優勢，減少安裝和維護成本，總體費用比傳統的控制閥系統低。
8、 降低故障發生的可能性，將高速流體造成故障的可能性減到最小，沒有氣蝕問題和電氣接線費用。
9、 低流量工況下仍然可以保證泵的穩定工作。
10、 泵的保護僅僅只需一個閥，不需其它額外的組件，因不受故障影響，主通道與旁路成為一個整體，幾乎免維護。
四、安裝
最小流量閥安裝在泵的出口，應盡可能地安裝在被保 護的離心泵附近,泵的出口與閥的入口之間的距離,應不 超過 1.5米,以防止由液體的脈動引起的低頻水擊。流通方向由下至上。優先考慮垂直安裝，也可水平安裝。
五、維護、保養、和使用注意事項
1、閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。
2、長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。
3、安裝前應仔細核對閥門標志是否與使用要求相符。
4、安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔 布擦拭干凈。
5、閥門使用后應定期檢查，檢查密封面、O 型圈。
